TVAROVKY - vpuste, odvetrávacie komíny, lapače, kolená
VPUSTE PVC - slúžia na dovod vody zo strešného plášťa. Vrchný diel vpuste má okraj (manžetu) pre spojenie s izolačným pásom. Na vnútornej strane vpuste v hornej časti je vrúbkovanie pre upevnenie lapača lístia a kameniva.
| Názov | H |
ø |
d1 | d2 | d3 | d4 |
|---|---|---|---|---|---|---|
| Vpusť PVC 60 | 240 | 60 | 235 | 48 | 43 | 53 |
| Vpusť PVC 75 | 240 | 75 | 235 | 65 | 61 | 70 |
| Vpusť PVC 80 | 240 | 80 | 320 | 69 | 64 | 74 |
| Vpusť PVC 90 | 240 | 90 | 320 | 77 | 73 | 82 |
| Vpusť PVC 100 | 240 | 100 | 320 | 85 | 80 | 90 |
| Vpusť PVC 110 | 240 | 110 | 320 | 91 | 87 | 96 |
| Vpusť PVC 125 | 240 | 125 | 320 | 111 | 106 | 116 |
| Vpusť PVC 150 | 240 | 150 | 380 | 136 | 131 | 141 |
| Vpusť PVC 200 | 240 | 200 | 440 | 185 | 180 | 190 |
V
PUSTE PVC ROHOVÉ - určené pre odvod vody v blízkosti stien, atík, kútov. Ich tvar umožňuje montáž v horizontálnej aj vertikálnej polohe.
| Názov | A | B | L | F1 | F2 | F3 |
|---|---|---|---|---|---|---|
| Vpusť rohová PVC 65x100 | 65 | 100 | 425 | 150 | 160 | 340 |
| Vpusť rohová PVC 100x100 | 100 | 100 | 425 | 150 | 160 | 340 |

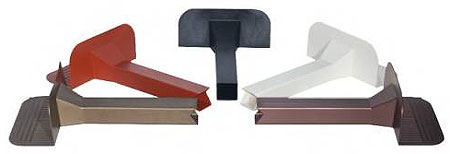

BALKÓNOVÉ VPUSTE PVC
| Názov | A | B | C | D | L | d1 | F1 | F2 | F3 |
|---|---|---|---|---|---|---|---|---|---|
| alkónová vpuť PVC 48x57 | 48 | 56 | 90 | 84 | 345 | 60 | 120 | 120 | 270 |

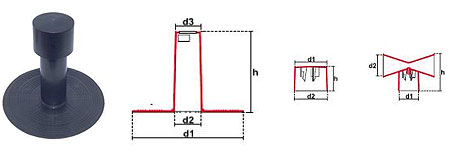

ODVETRÁVACIE KOMÍNY PVC - slúžia na odvetrávanie strešného plášťa. Na spodnej strane horného okraja sú kanáliky pre odvod vodných pár. Používajú sa v kombinácii s perforovaným izolačným pásom. Pri montáži musí byť okraj komína pevne spojený s izolačným pásom. Doporučujeme použiť 3-4 odvetrávacie komíny na plochu 100 m2. Komíny môžu byť použíté aj na odvetrávanie priestorov.
| Názov | d1 | d2 | d3 | h |
|---|---|---|---|---|
| Odvetrávací komín PVC 75 | 320 | 76 | 73 | 240 |
| Odvetrávací komín PVC 125 | 390 | 125 | 73 | 400 |

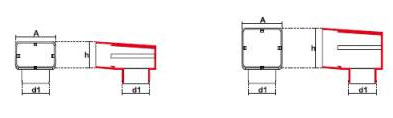

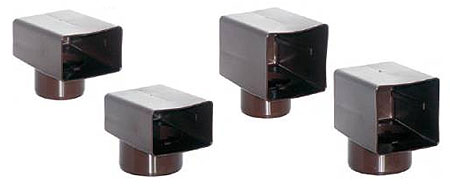

KOLENÁ - slúžia na napojenie rohových vpustí na odkvap.
| Názov | h | A | d1 |
|---|---|---|---|
| Koleno 65x100 ø 80 | 65 | 100 | 76 |
| Koleno 65x100 ø 100 | 65 | 100 | 97 |
| Koleno 100x100 ø 80 | 100 | 100 | 76 |
| Koleno 100x100 ø 100 | 100 | 100 | 97 |

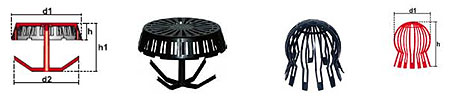

LAPAČE LÍSTIA A KAMENIVA - pre jednoduché čístenie a zabránenie zanesenia odvodňovacích zvodov prachom, listím a kamenivom.
| Názov | d1 | d2 | h | h1 |
|---|---|---|---|---|
| Lapač lístia z PE ø 80-140 | 140 | - | 160 | - |
| Lapač kameniva z PE ø 80-200 | 208 | 192 | 50 | 140 |
